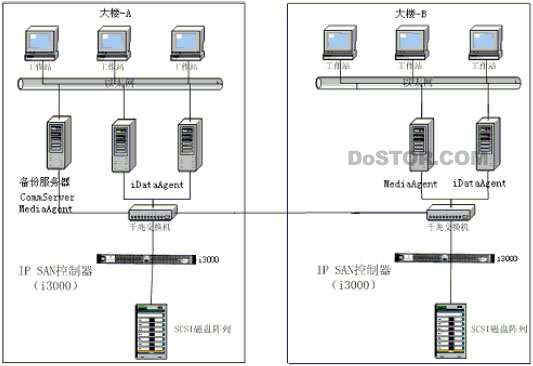

圖 9-8 系統方案一拓撲圖
方案一中應用到集中式數據備份，其原理就是采用 IP SAN 備份軟件對兩幢樓中的SAN 數據進行Disk-Disk 集中式備份。系統將在大樓-A 內配置一臺備份服務器，用來統一管理兩幢大樓中所有服務器的數據備份與恢復，備份的數據不僅要保存在同一樓內，同時還要保存到另一樓內一份，以做異地備份，而所有的這些備份操作全部是通過備份服務器來進行統一設置，這樣不僅滿足了用戶的需求，而且方便了管理員的操作。
拓撲圖如下
圖 9-8 系統方案一拓撲圖
采用兩臺 IP SAN 網絡存儲服務器連接1T RAID 作為備份介質，用一臺服務器（或普通的PC 機）作為備份/介質管理服務器，其他需要備份的應用服務器上安裝相應的代理客戶端，作為備份客戶端。通過網絡和其他服務器連接構成集中備份網絡。
備份恢復說明：該系統采用集中備份/恢復/監控的方式。由中心管理員制定備份數據的備份任務策略和數據存儲策率。每臺備份客戶端的代理程序根據相應的備份任務，將相應的數據備份到備份服務器上的RAID 中。到進行數據恢復時，則每臺客戶端的代理程序將從備份服務器上的介質中將相應的數據恢復到指定的區域。以上過程都可在線進行。
數據存放：該系統支持數據的分散存放和多拷貝，備份數據即能存放在本地的RAID 中，也能存放到異地的磁盤上，或者是離線的歸檔設備上（LTO 帶庫）等。同時所有的備份數據集都包含元數據和備份數據。因此能保證數據恢復的快速，準確，安全（多分拷貝），可靠（數據恢復時不必訪問元數據庫）。
用戶管理：該系統采用多用戶和群組的管理方式，可以采用自主備份的模式，能設定備份權限和優先級。增加了備份的安全性，減少了集中管理人員的負擔。
日志傳送：該系統可以在WAN 網絡上進行數據傳送時，支持日志傳送方式。這樣不僅保證了備份任務的完整性和可靠性，也降低了對網絡資源的浪費。當網絡發生故障時，可以自動從故障點繼續備份。（斷點續傳）
采用Disk-Disk 備份方式：磁盤到磁盤的備份方式，提高了備份速度（順序讀寫比LTO磁帶快3 到5 倍），減少了備份窗口，加快了備份速度。
支持異地災備模式：系統支持一份備份數據多份拷貝，這就可以利用IP SAN 方便的將備份數據保存到異地去，以防止本地環境出現大范圍的自然災害而造成數據的丟失。
支持OnePath Restor 恢復和數據合并模式（將增量備份和全備份合并成全備份）：這樣就減少了全備份的時間，加快了恢復的速度（不必恢復多次，比其他應用恢復速度快1 倍以上）。（特有功能）
支持備份任務的斷點續傳：這樣保證了即使備份期間發生故障，也能從該故障點繼續備份，而不必重新備份。
支持應用級的SnapShot 備份和QR 快速恢復:可以不必重新安裝應用，就可重啟應用，加快應用恢復速度。
支持AD 和Exchange 的記錄級備份:這樣能對單個屬性和信息進行備份和恢復。這樣如果某些內容不對，只要恢復部分數據即可。而不必進行所有數據的恢復，加快了恢復速度。（特有功能）
采用日志方式在網上傳送數據:保證了備份數據的完整性，節約了網絡帶寬。（特有功能）
系統具有很好的可擴展性：無論是備份介質還是備份機器，無需任何設置，直接接入網絡就能工作。
系統支持所有的主流平臺和操作系統平臺，也支持所有的備份介質（Disk/Tape ..）。
采用文件系統作為備份數據集：符合操作人員習慣，便于數據遷移和升級。
采用集中單點管理，支持異地的WEB 監控和管理：能方便的監控所有的備份資源和備份數據集。
支持用戶和群組管理模式：使得備份管理可以由用戶自主管理，減少了中心管理員的壓力。
支持基于存儲策率的備份模式：由管理員制定統一的數據遷移模式，當備份存儲策率改變時，不用一一修改所有的備份任務。
采用BackupStorageSet 模式：支持備份數據集的分布放置和不同存儲方式。使得數據監控一目了然。
