網絡多媒體監控系統由網絡多媒體監控管理平臺和前端信息采集設備組成，其核心是網絡多媒體監控管理平臺。網絡多媒體監控管理平臺集計算機網絡、通信、視頻處理、流媒體、和自動化技術于一身，是視頻、音頻、數據和圖示一體化的解決方案，兼?zhèn)渚W(wǎng)絡視頻監控、視頻會議、視頻直播等功能，具有超大規模組網能力，是構建于LAN/Internet網絡之上、支持多種傳輸方式的綜合多媒體業務管理平臺，其應用已遠遠超出監控本身所涵蓋的內容。

    網絡多媒體視頻服務器（Network Media Video Sever，NMVS）負責前端的視頻處理部分，它同時具備了網絡視頻服務器的網絡傳輸功能和硬盤錄像機的存儲功能（VideoSever+DVR），NMVS是一種對視頻、音頻、數據進行壓縮、存儲及處理的專用計算機設備，它在視頻監控、網絡教學、IP視頻會議、視頻直播及視頻點播等方面都有廣泛的應用。NMVS采用最先進的MPEG?D4或H.264等壓縮格式，在符合技術指標的情況下對視頻數據進行壓縮編碼，以滿足存儲和傳輸?shù)囊蟆?BR>
    視頻監控系統中對存儲的需求特點

    視頻監控對存儲需求有如下幾個特點：

• 1.對存儲的容量需求彈性比較大，存儲容量的多少隨著畫面質量的提高、畫面尺寸的增大、視頻線路的增加都會成倍的增加容量需求。


• 2.對存儲的性能要求不高，但是需要能夠滿足長時間的連續數據讀寫，數據流量大但訪問請求數量低。


• 3.數據保存周期短，一般的監控場所數據保存一定時間（如1個月）以后便可以刪除。

    要為視頻監控方案選擇合適的存儲設備，首先就要估算存儲容量需求。那么根據現在主流的壓縮方式來計算如下：

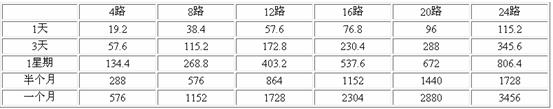

    錄像保存天數與硬盤的容量（每天24小時連續錄像；硬盤容量單位為GB；下列數值的105%為硬盤實際使用容量）

    從這個表我們基本可以估算出一個視頻監控項目中所需存儲設備的類型。舉例來說，某銀行需要4路視頻監控系統，7*24小時監控，數據保存3個月便可以覆蓋，那么總計容量需求1.7TB，.因此我們可以考慮推薦NS3500/NS33/NS35系列的存儲設備。

    按需提供存儲解決之道

    那么我們分析了視頻監控系統對存儲系統的要求，便可以針對不同的需求特點制定不同的解決方法。

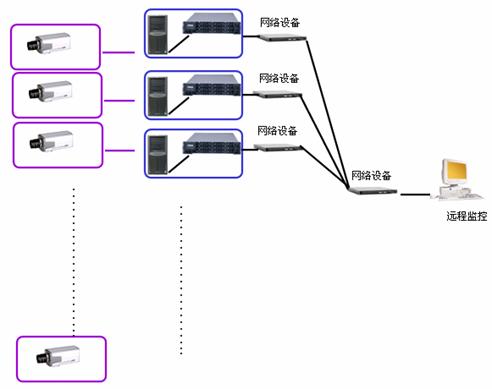

    分布式獨立視頻存儲

    此類監控需求的特點是數據量小，數據采集點分散，設備投資有限，數據保存周期短，數據安全要求不高。采用DAS連接方式為每臺監控服務器或工控機直接掛接一臺外置存儲設備供存儲擴展。這種方式一次性采購成本較低，小規模維護成本也在可控范圍內，但不便于擴展，維護成本會隨監控規模的擴大而迅速增長。

    適合此類存儲解決方案的有社區視頻監控系統、校園視頻監控系統、中小型企業視頻監控系統、偏遠地區視頻監控系統等。存儲設備首選考慮浪潮NS35/33系列。

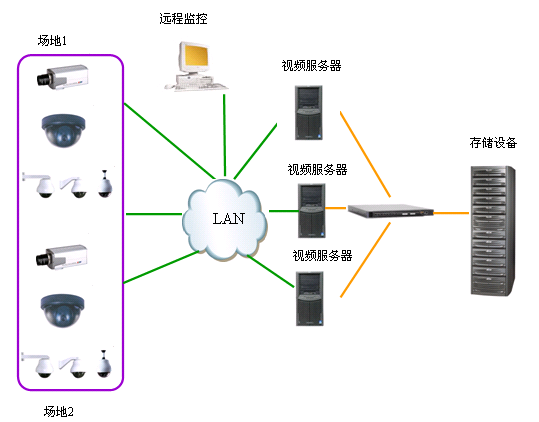

    集中式網絡視頻存儲

    此類監控需求的特點是數據量大，視頻線路廣泛而相對集中，監控密度高、數據保存周期長，數據安全要求高。采用SAN連接方式讓每臺監控服務器或工控機直接接入倒SAN存儲網絡中，使用集中存儲設備。這種方式一次性采購成本較高，便于擴展，長期維護成本低。

    適合此類存儲解決方案的有安全部門視頻監控系統、城市道路指揮中心、高速公路視頻監控中心等。存儲設備首選考慮浪潮CX系列。

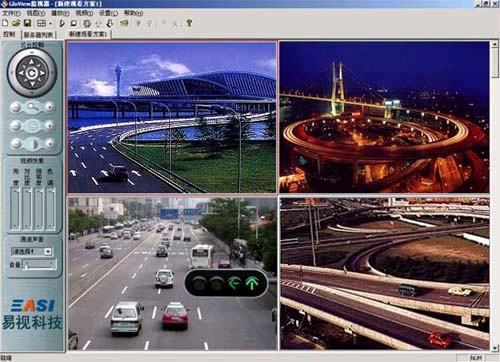

    視頻監控案例應用-高速公路監控系統

    某地高速公路共有8個收費站，每個收費站設有四個車道。每車道設立一個收費間，總共8*4=32個收費間。每個收費間均配置有一臺收費用電腦及相關設施連接到高速公路管理中心。

    為配合高速公路的檢票系統，實現對過往車輛的統計和監測，特此規劃設計了本高速公路車輛影像監測系統方案。

    具體設備配置如下：

• 1.安裝監控設備：在每個收費站的每個收費口配置1臺彩色攝像機，一共32臺，監測范圍為高速公路入口的車輛通道。每一臺攝影機配置一臺視頻服務器，視頻服務器同時與攝像機和網絡連接，負責把攝像機采集的視頻信號編碼后在網絡上傳輸。


• 2.錄像設置：系統設定為動態偵測錄像，在車輛到達時觸發攝像機錄像。過往車輛經過時，就會觸發系統報警，通過計算機進行錄像。


• 3.一天工作24小時：采用車輛到達錄像方式全程拍攝過往所有車輛。


• 4.采用數字攝像方式:數字化的圖像，可以直接提交給計算機進行處理。


• 5.分布式數據存儲：計算機處理的數據直接存放在外置大容量陣列中，在此方案存儲設備可以采用浪潮的CX系列產品。

    整個系統建立在網絡系統環境中，通過網絡可以隨時調用和查看各地的錄像資料，是高速公路監控系統存儲應用典范。
